Wärmeverteilung

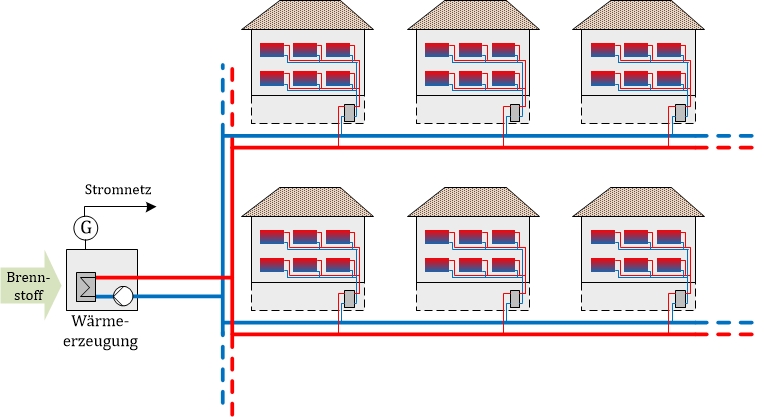

Die aus Erzeugungsanlagen, Erneuerbaren Energien und Abwärme gewonnene sowie in thermischen Speichern gespeicherte Wärme wird in Transport-/Verteilnetze eingespeist und zu den Wärmekunden transportiert. Als Wärmeträger wird überwiegend Heizwasser eingesetzt. Dampfversorgungen werden - mit rückläufiger Tendenz - noch zur Übertragung größerer Energiemengen (z. B. in städtischen Ballungsgebieten sowie für industrielle Anwendungen) genutzt.
In wärmegedämmten Rohrleitungen wird die thermische Energie des Wärmeträgers von der Einspeisestelle zum Energienutzer hin transportiert. Nach der Wärmeabgabe - für Raumheizung, Trinkwassererwärmung oder sonstige Zwecke – wird diese wieder zur Einspeisestelle zurück transportiert. Der Wärmetransport erfolgt in den Vorlauf- und Rücklaufleitungen kontinuierlich im Kreislauf.
Die Vorlauftemperaturen in den Verteilnetzen der Fernwärme werden meist abhängig von der Außentemperatur geregelt. Sie liegen in größeren Heizwasser-Verteilnetzen bei mindestens 70 °C im Sommer (Trinkwassererwärmung) und können in der Heizperiode auf etwa 110 °C bis mehr als 130 °C ansteigen. Die Temperaturen in Dampf-Verteilnetzen liegen mit bis zu 200 °C deutlich darüber.
Die Rohrsysteme für die Fernwärme können, unter Beachtung wichtiger Parameter wie z. B. Kondensation und Wasserqualität, grundsätzlich auch für die Fernkälteversorgung genutzt werden.
⇒ Finden Sie genau Ihren Ansprechpartner zu den Themenschwerpunkten.
Stand: 01.08.2024-FGa
Leitfäden & Umsetzungshilfen:

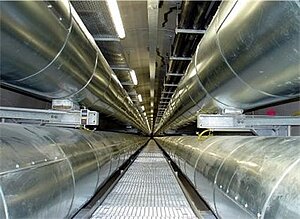

Leitfaden UBL – Unterirdische begehbare Leitungskanäle und -düker (von AGFW und GSTT)
[+] | An die gegenwärtige und zukünftige Medienbereitstellung mittels unterirdischer Leitungen werden in Städten und Siedlungsräumen höchste Anforderungen gestellt. Die trassierte Mehrsparten-Leitungsbündelung in unterirdischen, begehbaren Leitungskanälen und -dükern (UBL) trägt hinsichtlich der Flexibilität, Dauerhaftigkeit und Versorgungssicherheit effizient zur zielgerechten Nutzung von begrenztem urbanem Bau- und Betriebsraum bei. In UBL kommt es zu keinem Kontakt der Leitung zum Erdreich und keiner Einwirkung von Fremdlasten, Erdfeuchte, Grundwasser oder Temperaturänderungen. UBL ermöglichen grabenlos die Instandhaltung, die Um-/Nachrüstung, den Austausch oder Rückbau von jeweiligen Spartenleitungen. Bau- und sicherheitstechnische Funktionselemente gewährleisten dauerhaft die Bedienung und die Revisionierbarkeit von Anlagenteilen. UBL können langfristig - je nach Erschließungs- bzw. Versorgungssituation - eine wirtschaftliche und ressourceneffiziente Infrastrukturlösung darstellen. Auch eine Integration von Entsorgungsleitungen (Abwasser) ist technisch möglich. Als unmittelbare fachliche Grundlage für die Planung, Bau und Betrieb von UBL war in Deutschland der Leitfaden der GSTT – Informationen Nr. 10, Teile 1 – 3 - aus den Jahren 1999 bis 2007 verfügbar. Unter Einbeziehung maßgeblicher Verbände haben AGFW e.V. und GSTT e.V. im Jahr 2020 einen Projektkreis zur Überarbeitung gestartet, um beteiligten Kreisen, u.a. Stadtentwicklern, Planern, Bauunternehmen und Betreibern, den heutigen Wissensstand verfügbar zu machen. Der neue, über 80 Seiten umfassende, dreiteilige Leitfaden UBL ist nun online verfügbar. Ergänzend zu geltenden Normen und Regelwerken erläutert der neue Leitfaden UBL u. a. Grundlagen und gibt Handlungsempfehlungen über den gesamten Lebenszyklus, von der strategischen Planung bis zum Rückbau. Nachgeordnete Anforderungen zu detaillierten Regelungsinhalten werden durch die spezifischen Fachstandards ergänzt. Der AGFW wird weiterführend Regelungen zu UBL als Mindestanforderungen erarbeiten, die in das AGFW-Regelwerk einfließen. Der Leitfaden - mit seinen 3 Teilen - kann unter Downloads herunterladen werden. Ihr Ansprechpartner zu diesem Thema ist: Dipl. Wirtsch. Ing. Frank Gauger, , Tel. 069 6304-252
|

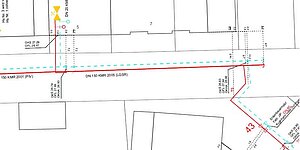

Praxishilfe "Fernwärmeleitungsbau – Verlegesysteme und Kosten"
[+]
Fernwärmeversorgungen sind ein wichtiger Bestandteil der Infrastruktur. Mit Blick auf die Entwicklung der Energiewende hin zur Wärmewende rücken Fernwärmesysteme immer mehr in den Fokus von Energie- und Wärmeversorgungsunternehmen.
Insbesondere in Städten und Ballungsräumen besitzen diese ein gewichtiges Potential, um die Energiewende langfristig zu unterstützen und eine klimaneutrale Versorgung mit Wärme zu gewährleisten.
Unverzichtbarer Bestandteil dieser Systeme sind die Verteilnetze. Um die notwendigen Voraussetzungen für den Aufbau einer zukunftsorientierten Fernwärmeversorgung zu schaffen, müssen vorhandene Systeme erhalten, verdichtet und ausgebaut sowie neue Potentiale erschlossen werden. Dies bedarf immenser Investitionen.
Zum wirtschaftlichen Betrieb sind neben einer erforderlichen Wärmedichte, auch die zu erwartenden Kosten zu betrachten. Dies beginnt bei der Investition, also den Verlegekosten. In Abhängigkeit von der Wahl des Verlegesystems und dem Bauumfeld könne diese enorm variieren. Die Praxishilfe kann unter Downloads (von Mitgliedsunternehmen) herunterladen werden.
Ihr Ansprechpartner zu diesem Thema sind:
Dipl. Ing. (FH) Frank Espig, , Tel. 069 6304-251
Dr.-Ing. Michael Andretzky, , Tel.069 6304-253
Praxishilfe "Fernwärmeleitungen und Bäume"
[+] | Der Bereich „Technik und Normung“ des AGFW hat eine Broschüre veröffentlicht, die Empfehlungen für die gemeinsame Nutzung des unterirdischen Raums durch Fernwärmeleitungen und Bäume bezüglich deren Neubau bzw. Neupflanzung sowie Änderungen im jeweiligen Bestand enthält. Bei Planung und Bau bzw. Pflanzung stellt die Koexistenz von Fernwärmeleitungen und Bäumen für alle Beteiligten einen über viele Jahrzehnte fortbestehenden Prozess dar. Hierbei kommt es immer wieder zu geplanten wie auch ungeplanten Ereignissen, die zwischen Wärmenetzbetreiber und zuständiger Behörde oder Privateigentümer geregelt sein müssen. Der Schwerpunkt unserer Praxishilfe liegt dabei auf den zu vereinbarenden rechtlichen und organisatorischen Rahmenbedingungen. Die Praxishilfe kann unter Downloads (von Mitgliedsunternehmen) herunterladen werden. Ihr Ansprechpartner zu diesem Thema ist: Dipl. Wirtsch. Ing. Frank Gauger, , Tel. 069 6304-252 |
Praxishilfe "Thermografische Zustandsanalyse von Fernwärmenetzen mit Luftfahrzeugen"
[+] | Der Bereich „Technik und Normung“ des AGFW hat eine Broschüre veröffentlicht, die Empfehlungen für die Erstellung einer Ausschreibung oder Dienstleistungsvereinbarung zur luftgestützten thermografischen Zustandsanalyse von Fernwärmenetzen mit Luftfahrzeugen enthält. Die Thermografie ist ein wichtiges Verfahren zur Zustandsbewertung und Leckortung von Fernwärmeleitungen. Luftgestützte Thermografie bietet als besonderen Vorteil, dass mittels der Flüge in den Nachtstunden eine große Fläche erfasst werden kann. Eine komplexe Zustandsanalyse des gesamtem Fernwärmenetzes ist mit dem Einsatz von Wärmebildtechnik mittels Luftfahrzeugen möglich. Die Praxishilfe zeigt wesentliche Eckpunkte einer luftgestützten Thermografie auf und gibt Orientierung bei der Leistungsbeschreibung, so dass ein Fernwärme-Versorgungsunternehmen bzw. -Netzbetreiber eine Ausschreibung oder eine Dienstleistungsvereinbarung mit einem Luftfahrtdienstleistungsanbieter sachgerecht erstellen bzw. umsetzen kann. Im Anhang der Praxishilfe ist dazu eine Checkliste enthalten, die als Orientierung und Hilfestellung genutzt werden kann. Die Praxishilfe kann unter Downloads (von Mitgliedsunternehmen) herunterladen werden. Ihr Ansprechpartner zu diesem Thema ist: Dipl. Wirtsch. Ing. Frank Gauger, , Tel. 069 6304-252 |
Praxisleitfaden für die strategische Planung von Quartiers- und Inselnetzen
[+]NEU: 2. Auflage
Die Erschließung eines Versorgungsgebietes erfordert investive Vorleistungen. Dies setzt Energieversorgungskonzepte voraus, die mittel- und langfristig ausgerichtet sind. Die Planung der Anlagen zur Wärmeerzeugung und -verteilung sowie der Hausanschlüsse muss sowohl auf Wirtschaftlichkeit als auch auf eine langfristig sichere und störungsfreie Versorgung ausgerichtet sein. Dafür bietet AGFW mit dem Praxisleitfadens für die strategische Planung von Quartiers- und Inselnetzen die ideale Hilfe an.
Der Praxisleitfaden kann unter Downloads (von Mitgliedsunternehmen) herunterladen werden.
(Nicht-Mitgliedsunternehmen können den Praxisleitfaden im AGFW WEBSHOP erwerben.)
Ihr Ansprechpartner zu diesem Thema ist:
Dipl.-Ing. (FH) Frank Espig, , Tel. 069 6304-251
QS-Checklisten-KMR
[+]Die strukturierte und dokumentierte Qualitätssicherung (QS) durch die Fernwärmeunternehmen und/oder durch deren Vertreter, ist u. a. durch eine fachkompetente Überprüfung der erbachten Leistungen bei der Bauausführung von Fernwärme- und Fernkälteverteilanlagen sicherzustellen. In der Bauüberwachung tätige Mitarbeiter sollten hierzu einfach nutzbare QS-Checklisten anwenden können.
Die auf dem aktuellen Stand des AGFW-Regelwerks basierenden QS-Checklisten wurden durch die AGFW Expertenkreise Netzplanung&Bau und Netzbetrieb entwickelt. Folgende Leistungsbereiche werden abgedeckt: Tiefbau, Rohrbau, Muffenmontage und Schweißen an PE-Ummantelungen.
Die QS-Checklisten sind als Umsetzungshilfe insbesondere für die in der Bauüberwachung tätigen Mitarbeiter gedacht, die diese einfach anwenden können. Die QS-Checklisten können unternehmensspezifisch angepasst und in Papierform oder für digitale Lösungen (z. B. Tablet) genutzt werden. [Hinweis: Der aktuelle Stand der QS-Checklisten-KMR erhebt nicht den Anspruch auf Vollständigkeit und ist weiter zu prüfen sowie ggf. aktualisieren.] Die QS-Checklisten-KMR können unter Downloads (von Mitgliedsunternehmen) herunterladen werden.
Ihre Ansprechpartner zu diesem Thema sind:
Dr.-Ing. Michael Andretzky, , Tel. 069 6304-253
Dipl.-Wirtsch.-Ing. Frank Gauger, , Tel. 069 6304-252
