Forschungsprojekt: Innenbiegen von Kunststoffmantelrohren
Untersuchungen der Einflüsse an bauseitig kaltgeformten Kunststoffmantel-Bogenrohren. Ziele:- Überprüfung der These, dass die Qualität von bauseitig hergestellter Kunststoffmantelrohre (KMR) der von werkseitig hergestellten Bogenrohren entspricht.
- Das Wissens bisheriger Anwender (Planer, Hersteller, Versorger) soll in einem Praxisleitfaden gesammelt und synthetisiert werden.
Mit dem Innenbiegenverfahren lassen sich gerade KMR vor Ort an der Baustelle in die erforderliche Form biegen. Besonders im urbanen Raum ergeben sich durch gebogene Rohre neue Möglichkeiten der Trassenführung, da mittels der Innenbiegung das Rohr an einer spezifischen Stelle um den gewünschten Winkel gebogen wird. Es lassen sich so beispielsweise Schweißnähte, für 3°-Knicke einsparen. Auch unter der Betrachtung der Rohrstatik können sich durch gebogene Rohre Kompensationselementen, wie z.B. Z- oder U-Dehner, einsparen. Durch das bauseitige Verfahren wird außerdem, der aufwendige Transport werkseitiger gebogener Rohre vom Hersteller zur Baustelle vermieden. Mit der Biegemaschine Vorort wird insbesondere an großen komplexen Bauprojekten vergleichsweise schnell das Rohr in die gewünschte Form gebracht. Wobei auch die möglichen Formen, bspw. eine Schlangenlinienform, vielseitiger sind, als die Formen welche mit Werksseitigen Biegemaschinen gebogen werden können.
Trotz der Vorteile gibt es in der Branche Bedenken, aufgrund der Einflüsse, die das Innenbiegen auf die KMR haben könnte. Daher haben der AGFW, Bendforce und GEF ein Prüfprogramm aufgestellt. Mithilfe des Prüfprogramms werden die technischen Grenzen des Verfahrens ermittelt und mögliche Veränderungen der Materialeigenschaften festgestellt. Im Rahmen des Versuches werden die zu biegenden Rohre unter unüblichen Randbedingungen auf die Probe gestellt und anschließend auf ihre Qualität untersucht.
In einem Leitfaden für den Einsatz von bauseitig gebogenen Rohren werden die Ergebnisse des Prüfprogramm, die Einsatzmöglichkeiten und die technischen und planerischen Voraussetzungen veröffentlicht. Ebenfalls fließen Erfahrungswerte aus der Praxis in den Bericht mit ein.
Durchführung der Prüfreihe 2025
[+]Im Sommer 2025 führten die Projektpartner auf dem Gelände von Bendforce die entwickelte Prüfreihe durch.

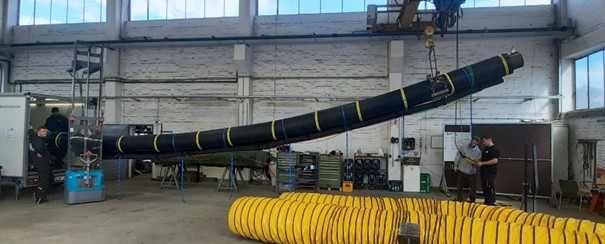

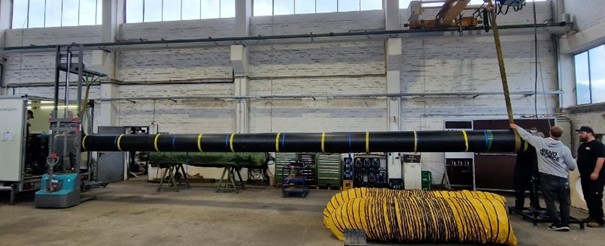

Hierbei wurden insgesamt vier DN 300 Kunststoffmantelrohre gebogen, welche von zwei verschiedenen Herstellern dankenswerter Weise zur Verfügung gestellt wurden. Es handelte sich bei den 12m Rohren um zwei Rohre der Dämmserie 1 und zwei der Dämmserie 3 um die Belastung des PUR-Schaumes zu untersuchen. Außerdem wurden Leckagewarndrähte, Nordisch und Brandes, so positioniert, dass sie sich in den späteren Streck- und Stauchzonen des Rohres befinden. Die Leckagedrähte wurden sowohl, vor als auch nach dem Biegen auf Verschiebungen, Abriss und anderen Abweichungen untersucht.

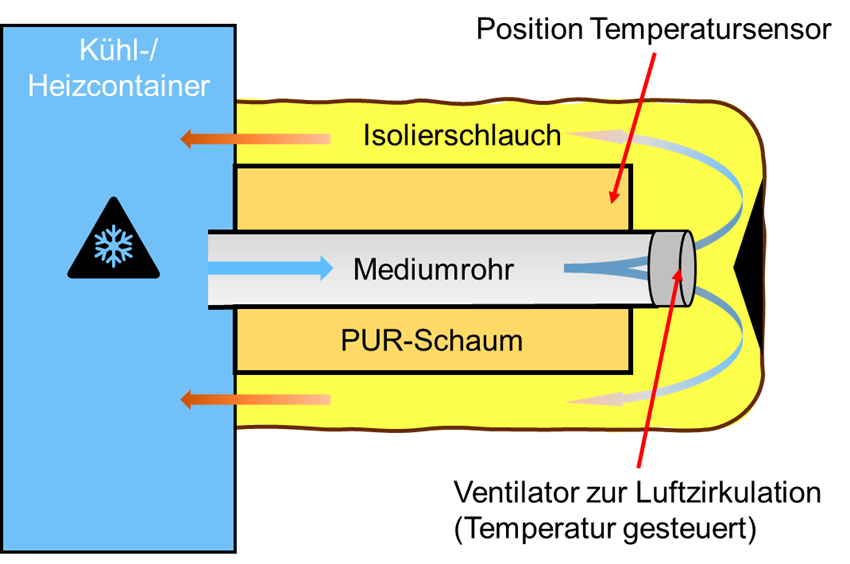

Jedes Rohr wurde längsseitig in 5 Abschnitte unterteilt. Währen der 1. Abschnitt gerade bleibt, werden die vier weiteren Abschnitte bei unterschiedlichen Temperaturen (30°C, 23°C, 5° und -10°C) gebogen. Hiermit sollen mögliche Temperaturen, welche auf der Baustelle im Rohr herrschen können simuliert werden. Jeder der Abschnitte wird in 5 Biegeschritten auf die maximale Biegung von 40*D gebogen. So wird jeder Abschnitt um 5° gebogen. Zwischen den Bögen der Abschnitte befinden sich gerade Stücke.
