Wärmezählerprüfprogramm (WZP)
Abschlussbericht zu allen Programmen steht nur für alle ordentlichen Mitgliedsunternehmen im geschützten Mitgliederbereich zur Verfügung.
Achtung:
In der Ursprungsversion mussten bei Nr. 5 - MC_403_ mit 1,5 m³/h Durchfluss und bei Nr. 11 - UH 50 mit 2,5 Nenndurchfluss Korrekturen vorgenommen werden, da im Nachgang neue Erkenntnisse auftraten. Durch Fremdkörper im Durchflusssensor wurden die Messergebnisse maßgeblich verfläscht. Bei Nr. 5 wurden die Fremdpartikel noch in der Prüfstelle gefunden, bei Nr. 11 erst beim Öffnen nach Rücksendung zum Hersteller. Die genaueren Details finden Sie in den Protokollblättern. Die Bewertung beider Bauarten in Ihren Baugrößen steigt für beide Klassen auf 5 Sterne!
WZP – Ihre Entscheidungshilfe bei der Auswahl von Messgeräten für thermische Energie!
Seit über 30 Jahren liefert das Wärmezählerprüfprogramm (WZP) des AGFW Erkenntnisse über die Messrichtigkeit, Messbeständigkeit und Instandsetzbarkeit von marktgängigen oder neu auf den Markt gekommenen Durchflusssensoren.
Hier sehen Sie in einem Kurzfilm unsere zwei WZP-Prüfstände WZP-Video

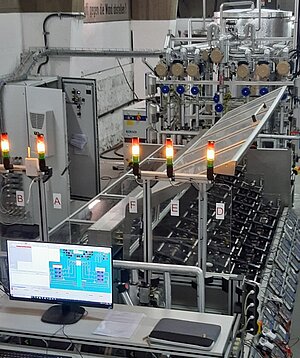

In 2023/2024 wurde der neue AGFW-WZP-Prüfstand II für kleine Durchflusssensoren in Betrieb genommen. Hier werden nun die Baugrößen
qp 0,6; qp 1,5; qp 2,5 und qp 3,5 m³/h getestet. Diese Gerätegrößen stellen den Hauptteil bei AGFW-Mitgliedsunternehmen.
Der bereits länger im Betrieb befindliche AGFW-WZP-Prüfstand I für größere Durchflusssensoren (qp 6,0; qp 10,0; qp 15,0) bleibt natürlich weiter bestehen. Die beiden Prüfstände können nun im Wechsel bestückt und betrieben werden.

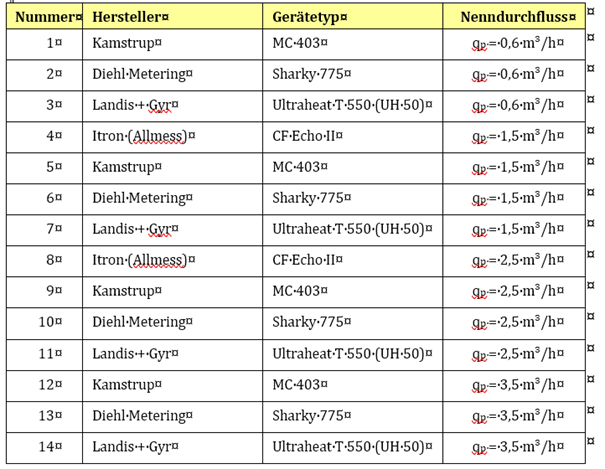

In diesem 1. Durchgang am neuen WZP-Prüfstand II waren folgende Fabrikate mit Baujahr 2023 beteiligt:
Das Prüfprogramm unterzieht an beiden WZP-Prüfständen die Durchflusssensoren einem Dauerbelastungstest, der einer Einsatzzeit von mindestens 6 Jahren (aktuelle Eichfrist) entspricht. Die zeitliche Verkürzung wird vor allem durch erhöhte Temperaturbelastung und ständig wechselndem Durchfluss erzeugt.
Die Prüfungen vor, nach und einmal mitten im Prüfprogramm werden nun am neuen WZP-Prüfstand II direkt auf dem Prüfstand durchgeführt. Er wurde extra entsprechend ausgerüstet. Die Prüfungen am WZP-Prüfstand I werden auf einem validierten Prüfstand der staatlich anerkannten Prüfstelle für Messgeräte für Wärme (KBB 1) bei BEW in Berlin durchgeführt.
Da die Prüflinge auf Ihren Einsatz in Fernwärmenetzen getestet werden, gelten als erste Prüfkriterien die Temperaturen von 50 °C und 75 °C. Gemäß Normvorgabe werden die Durchflussprüfpunkte nur bei einer Temperatur geprüft. Es ist deshalb ein aussagekräftiges Prüfkriterium, die Messrichtigkeit im Prüfprogramm zu Beginn und am Ende an einem weiteren Temperaturpunkt – hier bei 75 °C - zu überprüfen.
Ebenso werden auch Prüfungen nicht nur bei den für die Zulassung und Konformitätserklärung vorgegebenen Durchflüssen, sondern auch an Zwischenpunkten durchgeführt, um zu erkennen, ob der Abgleich der Geräte nur punktuell oder über den gesamten konformitätsbewerteten Bereich gute Ergebnisse zeigt.

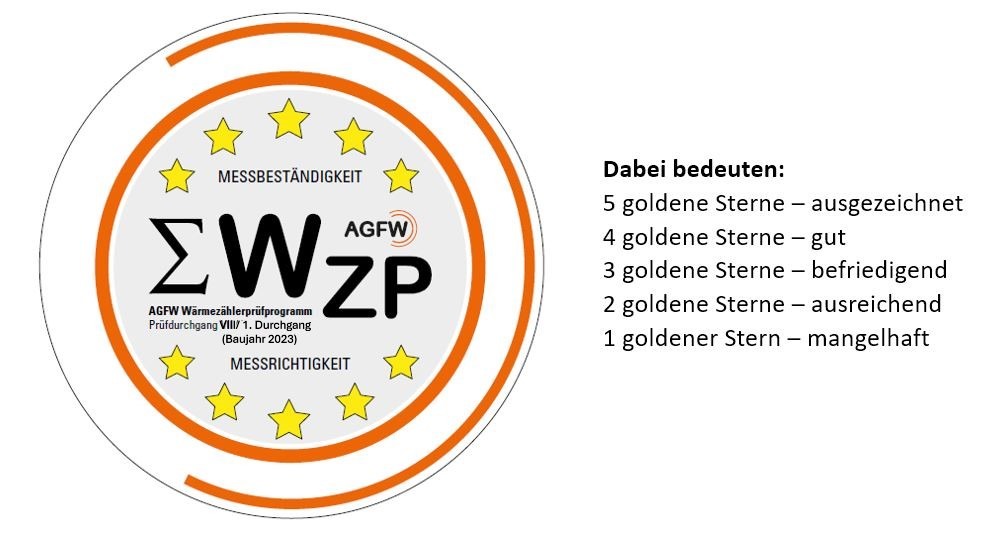

Die Bewertung der Ergebnisse in den Prüfprogrammen erfolgt nach immer anzupassenden Kriterien. Das Ergebnisse wird mit Hilfe von 1 bis 5 Sternen für Messrichtigkeit und Messbeständigkeit angezeigt:
Das Prüfprogramm wird auch in Zukunft fortgeführt. Aufgrund des Wegfalls der Ersteichung als Stückprüfung gemäß europäischer Messgeräterichtlinie (RL 2014/32/EU, kurz: MID) hat das Prüfprogramm eine große Bedeutung als Instrument der Qualitätssicherung. Hinsichtlich der Langzeitbeständigkeit unterschiedlicher Wärmezählerfabrikate wird auch zukünftig nur das WZP vergleichbare Daten liefern können, da die MID keine einheitlichen Langzeittests für Wärmezähler vorschreibt.
Stand: 06/2025-UW
